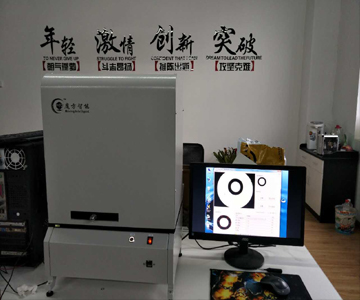

线缆绝缘/护套切片尺寸智能测量系统(一键闪测)
产品详情
编号: A002
一、解决什么问题?
1、线缆绝缘尺寸的测量值若不准确,会带来2种风险:
a、把不合格的测成合格了,会带来客户投诉风险;
b、把合格的测成不合格,从而加大绝缘挤出量的话,会带来材料浪费的风险。
2、检验员用刀片进行手工切片的作业,存在切不平的现象,制样如果不好,结果难免测不准。
3、同一绝缘切片、同一台投影仪、不同检验员进行测试,因为寻找最薄点为肉眼判断,是否“径向”测量也为肉眼判断,其测试误差很可能会造成结果误判(线径越小,人为误差所影响的比例越大)。
4、效率低下:尤其是三层共挤的绝缘样品,用6点法测完三层结构尺寸需耗时3~5分钟。
二、使用本产品有何收益?
1、“准”:任何人来测试的结果都一样,有效避免测不准所带来的2种风险;
2、“省”:根据准确的测量结果可以把壁厚控制中心往下移,节约用料;
3、“快”:1秒钟完成所有测试并生成报告,数据库可以与客户现有的ERP系统打通;
4、客户参观时,增加客户对产品质量保证能力的信心。
三、功能概述:

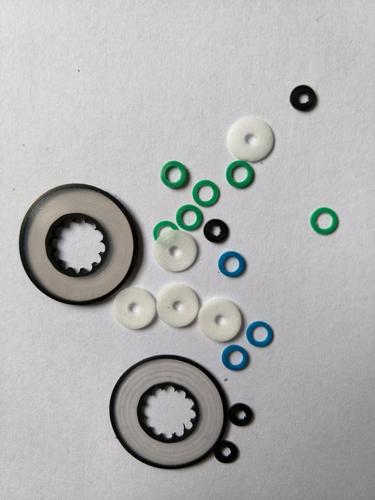

1、一键式单秒测完单层/双层/三层共挤切片各层所有尺寸,测量结果客观,重复性高;
2、采用德国进口工业相机及远心镜头,测量精度优于0.01mm(实际示值波动为微米级);
3、自动生成测试报告,数据库可与客户现有数据系统打通互联,免去纸质记录;
4、各层取样点多达360个;
5、便捷的抽屉式样品台结构,内置显微镜专用光学标定板,便于日常校准;
6、密封式结构设计,有效阻挡灰尘、环境杂光进入机箱影响测量结果;
7、搭配自主研发的电动切片机,切片厚度可薄至0.2mm,确保试样切片的统一性;

8、外型小巧,长400mm*宽400mm*高650mm。

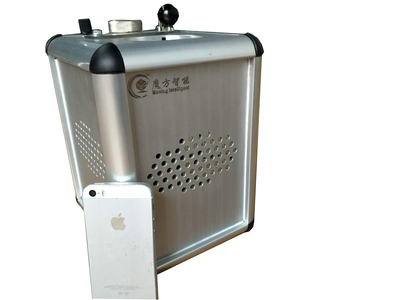

 切片机

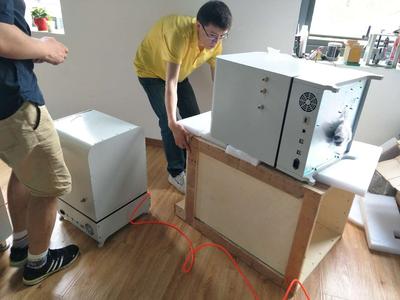

 包装车间
